詳細介紹：
一、電動套筒調節閥 產品概述
ZD(R)SM電動套筒調節閥，由3810L型(或PSL系列)直行程電子式電動執行機構和套筒調節閥體組成。電動套筒調節閥內含飼服功能，接受統一的4-20mA 或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動的控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
電動套筒調節閥主要特點如下：
1、采用平衡型閥芯，不平衡力大，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩。
3、比普通的單、雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便。
二、電動套筒調節閥 產品圖片
 |
 |

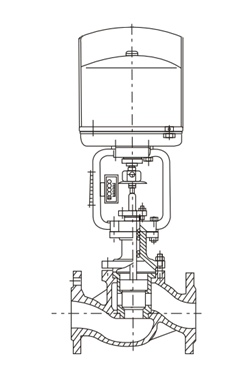

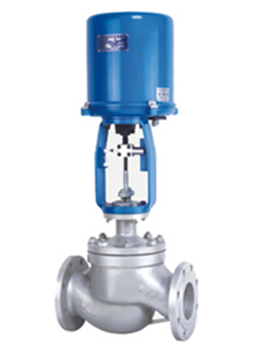

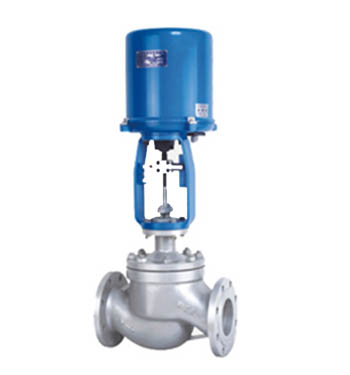

| ZD(R)SM電動套筒調節閥 | ZD(R)SM電動套筒調節閥剖面圖 |
三、電動套筒調節閥 主要技術參數
1、閥體
| 閥體形式 | 直通鑄造球型閥 |
| 公稱通徑 | DN20～300mm |
| 公稱壓力 | PN1.6、2.5、4.0、6.4、10.0 |
| 法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 |
| 連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內) |
| 閥蓋形式 | 標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥體材料 | 鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼、鑄鋼襯四氟(WCB+F46) |
| 閥芯形式 | 套筒壓力平衡式閥芯 |
| 流量特性 | 線性、等百分比 |
| 閥芯材料 | 不銹鋼 (304、304L、316、316L) |
| 執行器型號 | 3810L系列、PSL系列、DKZ系列及進口執行器 |
| 主要技術參數 | 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄 | |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
四、電動套筒調節閥 性能指標
| 項目 | 指標值 | ||
| 基本誤差% | 配3810L±2.0； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死區% | 1.0 | ||
| 始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×閥額定容量 | ||
| 可調范圍R | 50：1 | ||
五、電動套筒調節閥 額定流量系數Kv、允許壓差
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 閥座直徑 dN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定流量系數KV | 直線 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | |
| 額定行程 | 16 | 25 | 40 | 60 | ||||||||
| 允許壓差(MPa) | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | |

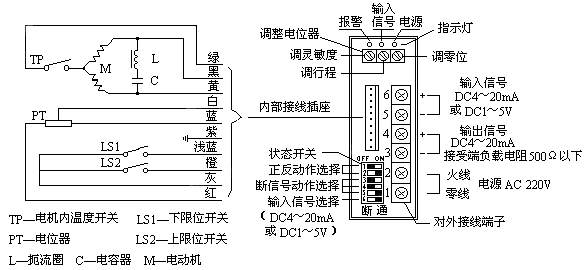

六、電動套筒調節閥 電氣接線圖
輸出：4~20mA反饋信號。
打開機殼即可看見如圖示意。
執行機構外殼內有端子條用于電氣接
線，選擇適當的電源線與執行機構相連，建議使用Φ1.0（mm）2導線。
七、電動單座調節閥 主要外形尺寸
 |
 |

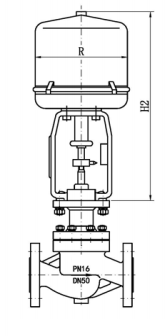

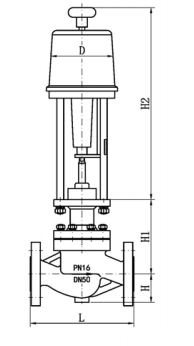

| ZDSP電動套筒調節閥 外形尺寸圖 | ZRSP電動套筒調節閥 外形尺寸圖 |
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| L |
PN16/25 | 181 | 184 | 200 | 200 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | |
| H |
PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 |
| PN40 | 52.2 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 33 | |
| H2 | PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 |
| 3810 | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | |
| D | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 182 | 218 |
| R | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 |
